- 40m: 7.083.500 MHz
- 20m: 14.103.000 MHz
- 10m: 28.103.000 MHz
- 基本設定方法
-
- Version 4.8.2 : ビーコンの所要SNRを改善する対応となった。
- 当 初ビーコン送信はSL5(4PSK 177bps)だったため、所要SNRは-10dB以上が必要だった。しかし、SL2(FSK 47bps)を2フレーム送信することにより、所要時間は増加するが、SNRが6dB以上改善された。
- こ の改善によりVarACでのブロードキャスト送信も同様に改善が期待できる。

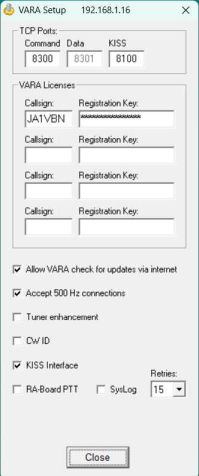

- KISS Port : 8100
- 上 部に表示されている VARA Setup 192.168.1.16 はPCのWiFi接続時のIPアドレスであり、今回は無視して良い。
- VarAC とも8100で通信するため、VarACとAPRSとの同時運用が可能となる（同一周波数となる）。
- APRS アプリが起動され、network Kiss mode(8100)で接続されている状態→TCPが緑に点灯
- DCD(Data Carrier Detect：キャリア検出)が緑→信号を検出していない状態（信号を検出すると赤になり、送信できない）
- ア プリとVARA HFモデムがNetwork KISS:8100で接続されるとSettingメニューに"PTT..."が表示されるので送信機のPTT方法を設定する。
- ビー コン送信時の表示
- TX→ 赤
- SL2(FSK 41bps)の2フレーム送信中の1フレーム目を送信している状態
-
- APRSIS- 32の設定方法
- 参 考サイト：Installing APRSISCE/32、 Setting up APRSIS32、
- プ ログラムファイルは「C:\Program Files\」に置かないこと。これはファイルの書き込み制限が行われているためである。
- 基
本設定
- 最 初の設定
- Passcode
- "-1" の場合：APRS-ISサーバからのデータは受信できるが、送信はできない
- 事 前に以下のサイトから取得しておくと良い：APRS Passcode Generator (magicbug.co.uk)
- Range：0 （Filer = m/0 相当：My Range filter）
- 自 局の位置を設定（GPSを使わない場合）
- 当 該場所を表示
- Configure -> Port -> New Port... -> Name => VARA HF
- RFPort の設定
- TCP/IP に設定
- IP or DNS => 127.0.0.1
- Port => 8100
- Configer>Ports>VARA HF
- Message>ON （メッセージはRFポートに出力する）
- Quiet Time => 60 sec
- Configer>Ports>APRS-IS
- Beacon => OFF
- 左 下：Device
- IP or DNS : aprsjp.net（国内サーバ） （またはasia.aprs2.net）
- Port : 14580（Filterを
- Development バージョンについて
- 信 頼度を向上させるため、再送が入された
- 特 にVARA-HF再送では、45秒、90秒、180秒後にR送が実現可能となる
- アッ プデート方法
- APRSIS32.xml 内 の<Update.Development>0</Update.Development> の"0"を"1"に修正し、Aboutからアップデートを押し、Restartを押すとバージョンアップが 実行される
- 参 考サイト：http://aprsisce.wikidot.com/doc:development- version
- 地 図上にAPRS局のコールサインを表示
- Screen ＞Labels ＞Callsign
- 距 離の表示単位をkmとする
- Configure > Metric > Distance にチェックマークをつける
- チェッ クマークが付かない場合 => マイル
- APRSIS- 32は文字コードにUTF-8を採用しているため日本語（漢字等の全角文字）が使用できた。
-
送 信文字 UTF-8 Messege の文字コード（RFポート：VARA HF） Messege での文字コード（APRS-ISポート） 123
(半角文字)31 32 33 Port(VARA HF):2024-01-28T04:51:31.031 Sent[51]:<C0 00 82 A0 AE AE>bb<E0 94 82>b<AC 84 9C>`<AE 92 88 8A>b@b<AE 92 88 8A>d@c<03 F0>:JA1VBN-7 :123{OX}<C0>
１２３
(全角文字)EF BC 91 EF BC 92 EF BC 93 Port(VARA HF):2024-01-28T05:00:28.305 Sent[57]:<C0 00 82 A0 AE AE>bb<E0 94 82>b<AC 84 9C>`<AE 92 88 8A>b@b<AE 92 88 8A>d@c<03 F0>:JA1VBN-7 :<EF BC 91 EF BC 92 EF BC 93>{BC}<C0> Port(APRS-IS):2024-01-28T07:41:43.221 Sent[56]:JA1VBN>APWW11,WIDE1-1,WIDE2-1::JA1VBN-7 :<EF BC 91 EF BC 92 EF BC 93>{EE}<0D 0A> ＡＢＣ
(全角文字)EF BC A1 EF BC A2 EF BC A3 Port(VARA HF):2024-01-28T05:10:30.256 Sent[57]:<C0 00 82 A0 AE AE>bb<E0 94 82>b<AC 84 9C>`<AE 92 88 8A>b@b<AE 92 88 8A>d@c<03 F0>:JA1VBN-7 :<EF BC A1 EF BC A2 EF BC A3>{YG}<C0>
